با پیشرفت روزافزون فناوری، ابزارهای اندازه‌گیری و شناسایی دقیق نقشی کلیدی در صنایع مختلف ایفا می‌کنند. سنسورهای التراسونیک یکی از این ابزارهای پیشرفته هستند که با استفاده از امواج صوتی فرکانس بالا، امکان اندازه‌گیری فاصله، تشخیص موانع و بررسی دقیق محیط را فراهم می‌کنند. این فناوری که بر اساس اصول انعکاس صوت و زمان رفت و برگشت امواج عمل می‌کند، در بسیاری از حوزه‌ها از جمله رباتیک، پزشکی، کشاورزی و خودروسازی جایگاه ویژه‌ای پیدا کرده است.
این مقاله به بررسی جامع عملکرد، اجزا و کاربردهای سنسورهای التراسونیک می‌پردازد و شما را با انواع مختلف این حسگرها، نقاط قوت و محدودیت‌هایشان آشنا می‌کند. اگر می‌خواهید درک عمیق‌تری از این فناوری پیشرفته و نقشی که در بهینه‌سازی فرآیندهای مختلف دارد به دست آورید، در ادامه با ما همراه باشید.

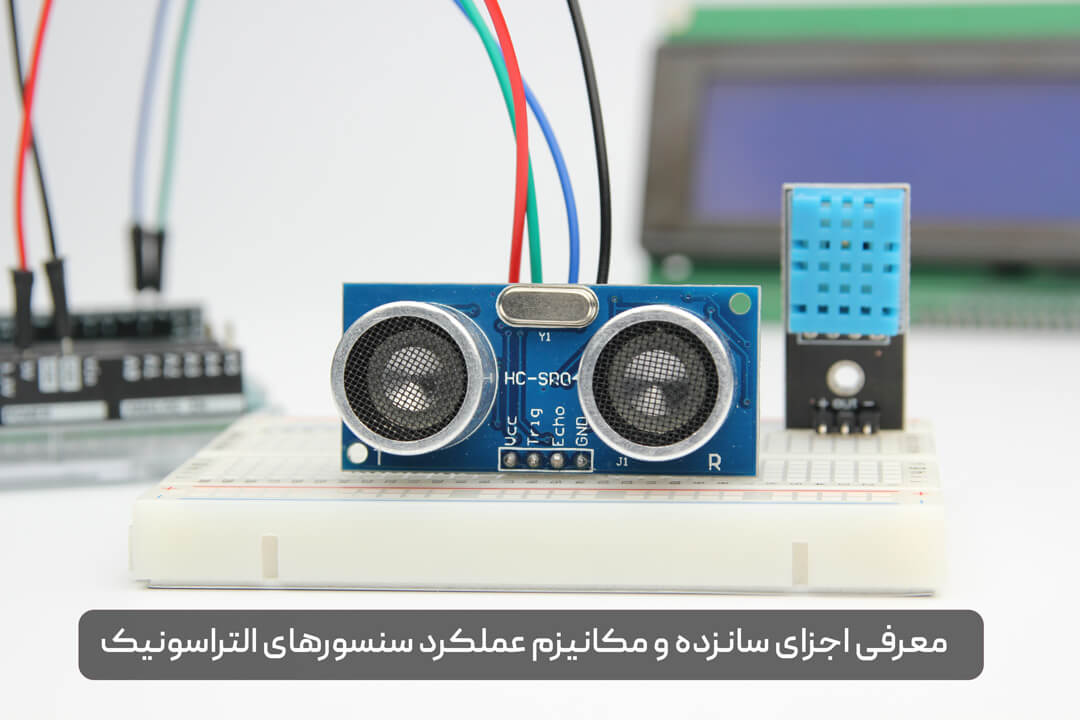

سنسور التراسونیک چیست و چه مشخصاتی دارد؟
سنسور التراسونیک یک از ابزارهای پیشرفته برای تشخیص اجسام و اندازه‌گیری مسافت به شمار می‌رود که از امواج صوتی با فرکانس بالا چون 23 تا 40 کیلوهرتز استفاده می‌کنند. این فرکانس‌ها از محدوده شنوایی انسان بالاتر هستند و به همین دلیل به آنها امواج اولتراسونیک گفته می‌شود. نحوه عملکرد این سنسورها بر مبنای اصل اکو شدن صدا می‌باشد. به این صورت که یک پالس صوتی از سنسور منتشر شده و پس از برخورد به جسم، بازتاب آن توسط سنسور دریافت می‌شود.
با اندازه‌گیری مدت‌زمان رفت و برگشت این امواج و در نظر گرفتن سرعت صوت در هوا (343 متر بر ثانیه در دمای اتاق) می‌توان فاصله جسم را با استفاده از فرمول‌های دقیق محاسبه کرد. این فناوری شبیه سیستمی است که خفاش‌ها برای شناسایی طعمه خود به کار می‌گیرند. سنسورهای التراسونیک در صنایع مختلفی نظیر رباتیک، خودرو و تجهیزات پزشکی کاربرد دارند و دقت بالایی در تشخیص فاصله و موانع ارائه می‌دهند.
سنسور التراسونیک و مشخصات آن
سنسورهای التراسونیک ابزارهایی دقیق و کارآمد برای اندازه‌گیری فاصله هستند که مشخصات فنی آنها نقش مهمی در دقت و کاربردهای مختلف ایفا می‌کند. محدوده سنجش این سنسورها معمولا بین 40 تا 300 سانتی‌متر می‌باشد و زمان پاسخگویی آنها از 50 تا 200 میلی‌ثانیه متغیر می‌باشد. این سنسورها دارای زاویه پرتو 50 درجه هستندبه همین دلیل در محدوده ولتاژ 20 تا 30 ولت کار می‌کنند. فرکانس امواج اولتراسوند این سنسورها معمولا 120 کیلوهرتز است که وضوح اندازه‌گیری آنها را به 1 میلی‌متر می‌رساند. دقت عملکرد سنسورهای التراسونیک در حدود ۵ درصد می‌باشد و ولتاژ خروجی آنها چیزی بین 0 تا 10 ولت است. وزن سنسور التراسونیک نزدیک به 150 گرم می‌باشد و قابلیت عملکرد در محدوده دمایی بسیار گسترده از 250- تا 700+ درجه سانتی‌گراد را دارد.
ابعاد استاندارد جسم هدف برای اندازه‌گیری دقیق حداکثر فاصله 5 سانتی‌متر در 5 سانتی‌متر است. این مشخصات موجب می‌شود سنسورهای التراسونیک انتخابی مطمئن برای کاربردهای متنوع در صنعت و فناوری باشند.
اجزای تشکیل دهنده سنسور التراسونیک
سنسورهای التراسونیک از چندین جز کلیدی تشکیل شده‌اند که عملکرد دقیق آن را ممکن می‌سازند. هر یک از این اجزا نقش خاصی در تولید، ارسال، دریافت و پردازش امواج صوتی ایفا می‌کند. اجزای تشکیل دهنده سنسورهای التراسونیک شامل موارد زیر هستند:
- مبدل
- نوسانگر
- مدار ماشه
- مدار گیرنده
- مدار اندازه گیری زمان
- میکروکنترلر
در ادامه به توضیح کامل هر یک از این اجزا پرداخته ایم.
مبدل
مبدل مهم‌ترین جزء سنسور التراسونیک می‌باشد که انرژی الکتریکی را به امواج صوتی التراسونیک و بالعکس تبدیل می‌کند. این مبدل شامل کریستال‌های پیزوالکتریک یا عناصر سرامیکی است که با اعمال جریان الکتریکی، امواج صوتی تولید می‌کنند. مبدل همچنین بازتاب امواج صوتی را از محیط دریافت می‌کند و به سیگنال الکتریکی تبدیل می‌کند.
نوسانگر
نوسانگر، سیگنال‌های الکتریکی با فرکانس بالا تولید می‌کند که سبب فعال‌سازی مبدل می‌شود. این سیگنال‌ها معمولا در محدوده چندین کیلوهرتز تا مگاهرتز هستند و فرکانس امواج ساطع شده توسط سنسور را تعیین می‌کنند. نوسانگر به عملکرد پایدار و دقیق حسگر کمک می‌کند.
مدار ماشه
مدار ماشه وظیفه کنترل زمان و مدت پالس‌های صوتی ارسال شده را برعهده دارد. این مدار پالس‌های الکتریکی کوتاه به مبدل می‌فرستد و به سنسور اجازه می‌دهد امواج صوتی را در زمان‌های دقیق تولید کند.
مدار گیرنده
مدار گیرنده سیگنال‌های ضعیفی که توسط مبدل دریافت می‌شوند را تقویت و فیلتر می‌کند. این مدار نویز را کاهش داده و سیگنال‌های مفید را برای تحلیل آماده می‌کند. این فرایند دقت و کارایی سنسور را بهبود می‌بخشد.
مدار اندازه گیری زمان
این مدار زمان رفت و برگشت امواج صوتی را از سنسور تا جسم و بالعکس اندازه‌گیری می‌کند. اختلاف زمانی بین ارسال و دریافت سیگنال‌ها برای محاسبه فاصله به کار می‌رود.
میکروکنترلر
در سنسورهای پیشرفته‌تر، میکروکنترلر داده‌ها را پردازش کرده و عملکرد اجزاء را هماهنگ می‌کند. این قطعه قابلیت اتصال سنسور به سیستم‌های خارجی و انجام محاسبات پیچیده را فراهم می‌کند.
طرز کار و عملکرد سنسورهای التراسونیک
سنسورهای التراسونیک یکی از انواع سنسورهای مجاورتی هستند که با استفاده از امواج صوتی با فرکانس بالا، عملکرد دقیقی در تشخیص فاصله و نوع اجسام دارند. این سنسورها با ارسال یک پالس صوتی کوتاه از بخش فرستنده و دریافت بازتاب آن توسط بخش گیرنده، زمان رفت و برگشت امواج را اندازه‌گیری می‌کنند. با توجه به این زمان، فاصله دقیق جسم هدف محاسبه می‌شود. امواج التراسونیک که این سنسورها استفاده می‌کنند، مکانیکی بوده و فرکانسی بالاتر از ۲۰ کیلوهرتز دارند. به عبارتی این امواج بالاتر از محدوده شنوایی انسان هستند. عملکرد این سنسورها شبیه به ردیاب‌های صوتی است. به این صورت که بازتاب امواج با توجه به ویژگی‌های اجسام تحلیل شده و اطلاعاتی مانند فاصله، سرعت و حتی نوع جسم به دست می‌آید.
ویژگی مهم سنسورهای التراسونیک این است که به نور و رنگ اجسام حساس نیستند، بنابراین محیط‌های مختلف و شرایط نوری تاثیری بر عملکرد آنها ندارند. دو بخش اصلی این سنسورها چون فرستنده و گیرنده، نقش کلیدی در تشخیص دقیق دارند. فرستنده امواج را ارسال می‌کند و گیرنده با تحلیل امواج بازگشتی، داده‌های لازم را استخراج می‌کند.
عوامل موثر در عملکرد سنسور التراسونیک
عملکرد سنسور التراسونیک تحت تاثیر عوامل متعددی قرار می‌گیرد که یکی از مهم‌ترین آنها سطح مقطع راداری هدف است. سطح مقطع راداری نشان‌دهنده توانایی یک جسم در بازتاب و ارسال مجدد امواج التراسونیک به سنسور می‌باشد. اجسامی با سطوح صاف، بزرگ و متراکم، امواج را بهتر بازتاب می‌دهند و پاسخ‌های پژواک قوی‌تری ایجاد می‌کنند.
از سوی دیگر اجسام خمیده یا ناهموار، سیگنال‌ها را پراکنده کرده و پاسخ‌های پژواک کمتری ارائه می‌دهند. زاویه برخورد امواج نیز تاثیر قابل توجهی بر عملکرد سنسور دارد. برای دریافت حداکثر پاسخ، سطح جسم باید به صورت عمودی (زاویه 90 درجه) نسبت به سنسور قرار گیرد. در غیر این صورت، انحرافات زاویه‌ای می‌توانند بازتاب امواج را کاهش داده و دقت سنجش را پایین بیاورند.
علاوه بر این، ویژگی‌های ذاتی اهداف مانند اندازه و جنس مواد نیز موثر هستند. اهداف کوچک یا موادی که امواج را جذب یا پراکنده می‌کنند مانند انسان‌ها، حیوانات یا گیاهان معمولا پاسخ‌های حسی ضعیف‌تری دارند. همچنین، سطوح ناهموار و صلب ممکن است با ایجاد انحرافات زاویه‌ای بزرگ، عملکرد سنسور را مختل کنند. آگاهی از این عوامل در تنظیم و بهره‌برداری صحیح از سنسور التراسونیک ضروری است.
معرفی انواع سنسورهای اولتراسونیک
سنسورهای اولتراسونیک ابزارهای پیشرفته‌ای هستند که براساس انتشار و دریافت امواج صوتی فرکانس بالا عمل می‌کنند. انواع سنسورها التراسونیک شامل موارد زیر هستند:
- حسگرهای فاصله
- سنسورهای سطح
- سنسورهای جریان
- حسگرهای گاز
- سنسورهای تصویربرداری
در ادامه کاملتر توضیح داده شده اند.
سنسورها یا حسگرهای فاصله اولتراسونیک
سنسورهای فاصله اولتراسونیک برای اندازه‌گیری دقیق فاصله اجسام از طریق ارسال پالس‌های صوتی و دریافت بازتاب آنها طراحی شده‌اند. این حسگرها شامل مبدلی برای تولید و گیرنده‌ای برای تشخیص امواج بازتابی هستند که با تحلیل سیگنال‌های دریافتی، فاصله را محاسبه می‌کنند. سنسورهای فاصله اولتراسونیک در کاربردهایی نظیر رباتیک، اتوماسیون صنعتی و سیستم‌های کمک پارک خودرو مفید هستند. این حسگرها مزایایی مانند دقت بالا، ایمنی در برابر نور و گردوغبار و قابلیت اندازه‌گیری فاصله‌های طولانی را ارائه می‌دهند. با این حال، عواملی مانند شکل جسم یا بافت سطح ممکن است بر دقت آنها تاثیر بگذارد. این ویژگی‌ها سنسورهای فاصله اولتراسونیک را به ابزاری مهم برای اندازه‌گیری غیرتماسی در صنایع مختلف تبدیل کرده‌اند.
سنسور سطح اولتراسونیک
سنسورهای سطح اولتراسونیک به منظور اندازه‌گیری سطح مواد مایع یا جامد در مخازن و ظروف طراحی شده‌اند. این حسگرها با ارسال امواج اولتراسونیک و اندازه‌گیری زمان بازتاب آنها از سطح مواد، میزان سطح را به‌صورت دقیق تعیین می‌کنند. سنسورهای سطح اولتراسونیک برای نظارت مداوم بر مواد بدون نیاز به تماس مستقیم بسیار کارآمد هستند. این حسگرها در صنایع فرآوری مواد، کشاورزی و تصفیه‌خانه‌ها مورد استفاده قرار می‌گیرند. دقت بالا، محدوده اندازه‌گیری گسترده و سازگاری با مواد مختلف از مزایای اصلی این سنسورها محسوب می‌شود. با این حال عواملی مانند وجود کف یا تلاطم ممکن است گاهی بر دقت این سنسورها تاثیر بگذارد.
حسگرهای جریان اولتراسونیک
سنسورهای جریان اولتراسونیک برای اندازه‌گیری جریان مایعات و گازها در لوله‌ها طراحی شده‌اند. این سنسورها از امواج صوتی برای محاسبه سرعت و حجم جریان استفاده می‌کنند. آنها با اندازه‌گیری اختلاف زمان عبور یا تغییر فرکانس بین امواج اولتراسونیک، اطلاعات دقیقی در مورد جریان ارائه می‌دهند. مزایایی مانند دقت بالا، اندازه‌گیری غیرتهاجمی، و سازگاری با انواع سیالات این حسگرها را برای مدیریت آب، فاضلاب و سیستم‌های انرژی ایده‌آل می‌کند. با این حال عواملی مانند مشخصات جریان یا جنس لوله‌ها ممکن است عملکرد آنها را تحت تاثیر قرار دهد. این حسگرها در کاربردهایی که به اندازه‌گیری دقیق جریان نیاز دارند، ضروری هستند.
سنسور گاز اولتراسونیک
سنسورهای گاز اولتراسونیک برای تشخیص گازها و اندازه‌گیری غلظت آنها در محیط طراحی شده‌اند. این حسگرها از تغییرات خواص امواج صوتی هنگام عبور از گازها برای محاسبات استفاده می‌کنند. این سنسورها به دلیل حساسیت بالا و زمان پاسخ سریع، در نظارت بر ایمنی محیطی و تشخیص نشت گاز کاربرد دارند. مزایای آنها شامل تشخیص دقیق، محدوده وسیع شناسایی و عملکرد در شرایط چالش‌برانگیز است.
سنسور تصویربرداری اولتراسونیک
سنسورهای تصویربرداری اولتراسونیک ابزارهایی برای تولید تصاویر دقیق از ساختارهای داخلی با استفاده از امواج صوتی هستند. این حسگرها در پزشکی، بازرسی صنعتی و آزمایش‌های غیرمخرب مواد کاربرد دارند. آنها تصاویر دو یا سه‌بعدی از اندام‌ها، مواد یا اجسام تولید کرده و اطلاعات ارزشمندی ارائه می‌دهند. مزایای آنها شامل غیرتهاجمی بودن، وضوح بالا و عمق نفوذ مناسب می‌باشد. با این وجود، عواملی مانند امپدانس صوتی و پراکندگی ممکن است بر کیفیت تصویر تاثیر بگذارد.
کاربردهای حسگرهای التراسونیک
حسگرهای التراسونیک به دلیل توانایی سنجش دقیق و غیرتماسی، در صنایع مختلف کاربردهای گسترده‌ای دارند. این حسگرها در حوزه‌های متنوعی مانند رباتیک، صنعت خودرو، مراقبت‌های بهداشتی، کشاورزی و امنیت مورد استفاده قرار می‌گیرند و به بهبود عملکرد، ایمنی و اتوماسیون کمک می‌کنند.
حسگرهای التراسونیک در حوزه رباتیک و اتوماسیون
در رباتیک حسگرهای التراسونیک برای تشخیص موانع، شناسایی اشیا و ناوبری خودکار استفاده می‌شوند. این حسگرها به ربات‌ها کمک می‌کنند تا محیط خود را بهتر درک کرده و از برخورد اجتناب کنند. در اتوماسیون صنعتی، از این حسگرها برای سنجش سطح، اندازه‌گیری فاصله و کنترل دقیق فرآیندها بهره می‌برند و عملکرد کارآمد ماشین‌آلات را تضمین می‌کنند.
صنایع خودروسازی
در خودروها، حسگرهای التراسونیک برای افزایش ایمنی رانندگی به کار می‌روند. این حسگرها در سیستم‌های کمک پارک برای شناسایی موانع و نقاط کور مفید هستند؛ همچنین در هشدارهای خروج از خط و جلوگیری از برخورد استفاده شده و با ارائه هشدارهای لازم، احتمال تصادفات را کاهش می‌دهند.
حوزه مراقبت‌های بهداشتی
در حوزه پزشکی و سلامت، حسگرهای التراسونیک در تصویربرداری غیرتهاجمی مانند اولتراسوند و نظارت بر جنین استفاده می‌شوند. این حسگرها به تشخیص مشکلات عروقی و اندازه‌گیری جریان خون کمک کرده و دقت بالایی در ارائه داده‌های حیاتی فراهم می‌کنند.
صنعت ساخت و کنترل کیفیت
حسگرهای التراسونیک در صنعت تولید برای اندازه‌گیری فاصله و تشخیص نقص محصولات بکار می‌روند. این حسگرها کیفیت اجزاء را تضمین کرده و در فرآیندهای مونتاژ خودکار استفاده می‌شوند. همچنین، برای نظارت بر سطوح پر کردن مواد یا تشخیص وجود اشیا در ظروف کاربرد دارند.
سیستم امنیت
در سیستم‌های امنیتی، حسگرهای التراسونیک برای شناسایی نفوذ و حفاظت محیطی استفاده می‌شوند. این حسگرها با شناسایی تغییرات ناشی از حرکت، حضور افراد غیرمجاز را تشخیص داده و در سیستم‌های کنترل دسترسی برای تأیید هویت به کار می‌روند.
کشاورزی
در کشاورزی حسگرهای التراسونیک برای مدیریت هوشمند آبیاری و شناسایی سطح رطوبت خاک استفاده می‌شوند. همچنین، این حسگرها برای تشخیص حضور حیوانات و نظارت بر سطح خوراک دام کاربرد دارند و نقش مهمی در بهینه‌سازی فرآیندهای کشاورزی ایفا می‌کنند.
مزایا و معایب سنسورهای التراسونیک
حسگرهای التراسونیک به دلیل ویژگی‌های خاص خود مزایای بسیاری دارند. یکی از مهم‌ترین ویژگی‌های این حسگرها، بی‌تاثیر بودن رنگ هدف بر عملکرد آنها می‌باشد. این ویژگی باعث می‌شود در تشخیص اجسام مختلف دقیق عمل کنند. این حسگرها دامنه اندازه‌گیری مناسبی دارند و قادر هستند فاصله‌ای از چند سانتی‌متر تا پنج‌متر را پوشش دهند. دقت بالا و قابلیت ارائه نتایج پایدار از دیگر مزایای آنها است که در کاربردهای حساس و صنعتی اهمیت ویژه‌ای دارد.
همچنین، این حسگرها توانایی بروزرسانی سریع داده‌ها را دارند و در هر ثانیه می‌توانند اندازه‌گیری دقیقی انجام دهند. این ویژگی برای سیستم‌هایی که نیازمند داده‌های بی‌درنگ هستند، بسیار کارآمد است. به طور کلی، حسگرهای التراسونیک با ارائه قابلیت اطمینان بالا و تطبیق‌پذیری در شرایط مختلف، گزینه‌ای ایده‌آل برای صنایع مختلف محسوب می‌شوند.
اگرچه حسگرهای التراسونیک مزایای قابل‌توجهی دارند، اما محدودیت‌هایی نیز وجود دارد که باید مورد توجه قرار گیرند. یکی از این محدودیت‌ها تاثیر شرایط محیطی است. ازآنجاکه سرعت صوت تحت‌تاثیر رطوبت و دما تغییر می‌کند، دقت این حسگرها در محیط‌های خاص ممکن است کاهش یابد. همچنین اندازه این حسگرها برای پروژه‌های کوچک بزرگ به نظر می‌رسد و به راحتی با این نوع پروژه‌ها ادغام نمی‌شود. علاوه‌بر این، حسگرهای التراسونیک در خلا عملکرد ندارند؛ زیرا برای عملکرد خود به محیطی با انتقال صوت نیازمند هستند. یکی دیگر از محدودیت‌ها، حساسیت به آلودگی و رطوبت یا انجماد است که می‌تواند موجب اختلال در عملکرد این حسگرها شود. با در نظرگرفتن این محدودیت‌ها، انتخاب و استفاده از حسگرهای التراسونیک باید با بررسی دقیق شرایط کاربرد انجام شود.
جمع بندی
سنسورهای التراسونیک با قابلیت‌های منحصربه‌فرد خود در تشخیص فاصله، شناسایی موانع و اندازه‌گیری دقیق، یکی از ابزارهای حیاتی در صنایع مختلف به شمار می‌روند. این حسگرها که بر پایه انتشار و بازتاب امواج صوتی عمل می‌کنند، با ارائه دقت بالا و تطبیق‌پذیری در شرایط گوناگون، راه‌حل‌های موثری برای چالش‌های صنعتی، پزشکی، کشاورزی و رباتیک ارائه داده‌اند.
مزایای بی‌شمار این سنسورها، از جمله حساس نبودن به نور و رنگ اجسام، دقت بالا، و عملکرد غیرتماسی، موجب شده است که به انتخابی ایده‌آل در بسیاری از کاربردها تبدیل شوند. البته، محدودیت‌هایی نظیر تاثیر شرایط محیطی و حساسیت به آلودگی نیز وجود دارند که با طراحی مناسب و بهره‌برداری صحیح می‌توان این چالش‌ها را کاهش داد.
با توجه به پیشرفت فناوری و گسترش نیاز به ابزارهای دقیق و هوشمند، سنسورهای التراسونیک همچنان نقش کلیدی خود را در آینده حفظ خواهند کرد و با توسعه بیشتر، پتانسیل‌های جدیدی در صنایع مختلف ایجاد خواهند نمود.
