در صنایع مدرن، مدیریت و کنترل دقیق موجودی مخازن، کلید بهینهسازی تولید و کاهش هزینههای عملیاتی است. سنسورهای سطح سنج نقطهای (Point Level Sensors) که در بازار با نام لول سوئیچ (Level Switch) نیز شناخته میشوند، از حیاتیترین اجزای سیستمهای اتوماسیون هستند. این سنسورها وظیفه دارند رسیدن سطح ماده (مایع یا جامد) به یک نقطه مشخص را تشخیص داده و فرمانهای لازم را برای جلوگیری از سرریز شدن یا خالی ماندن مخازن صادر کنند.
در این مقاله آکام صنعت ، به بررسی تخصصی انواع سنسورهای سطح نقطهای، تکنولوژیهای بهکار رفته در آنها و راهنمای انتخاب بهترین مدل برای صنایع مختلف میپردازیم. اگر به دنبال ارتقای سیستمهای کنترلی خود هستید، آکام صنعت به عنوان تامین کننده پیشروسنسور های صنعتی ifm و SICK، آماده ارائه مشاوره و تامین این قطعات
سنسور سطحسنج نقطه ای چیست و چه تفاوتی با سنسور پیوسته دارد؟
پیش از بررسی انواع، باید بدانیم که سنسورها در دو دسته کلی قرار میگیرند:
سنسورهای پیوسته (Continuous)
مقدار دقیق ارتفاع مخزن را به صورت درصدی یا عددی (مثلاً ۴ تا ۲۰ میلیآمپر) در هر لحظه گزارش میدهند و خروجی این سنسورها بصورت انالوگ می باشد. مدلهایی مانند LR3000 یا LR8010 از این دسته هستند.
سنسورهای نقطهای (Point Level)
- تنها زمانی فعال میشوند که سطح ماده به نقطه نصب سنسور برسد. این سنسورها خروجی “صفر و یک” یا سوئیچینگ دارند و برای آلارمهای سطح بالا (High) و سطح پایین (Low) استفاده میشوند. خروجی سنسور های نقطه ای بصورت سوییچ می باشد.
استفاده از سنسورهای نقطهای در کنار سیستمهای نظارتی، ایمنی فرآیندهای صنعتی را تضمین کرده و از آسیب به پمپها و تجهیزات گرانقیمت جلوگیری میکند.
انواع سنسور سطحسنج نقطه ای
۱. سنسور سطحسنج امپدانس اسپکتروسکوپی (تکنولوژی هوشمند ifm)
این تکنولوژی، انقلابی در صنایع غذایی و دارویی ایجاد کرده است. سنسورهای امپدانس با اندازهگیری میدانهای الکترومغناطیسی و رسانایی در اطراف نوک سنسور، عمل میکنند. بزرگترین مزیت این روش، تشخیص هوشمند کف از مایع واقعی است.
- مدل شاخص: ifm LMT102 این سنسور برای مخازن شیر، شکلات، عسل و موادی با ویسکوزیته بالا طراحی شده است. برخلاف سنسورهای قدیمی، چسبندگی مواد به نوک سنسور باعث ارسال سیگنال خطا در این مدل نمیشود.
- ویژگیها:
- تحمل فشار تا ۴۰ بار.
- دارای تکنولوژی IO-Link برای تنظیمات از راه دور.
- بدنه استیل ضدزنگ با استانداردهای بهداشتی سختگیرانه.

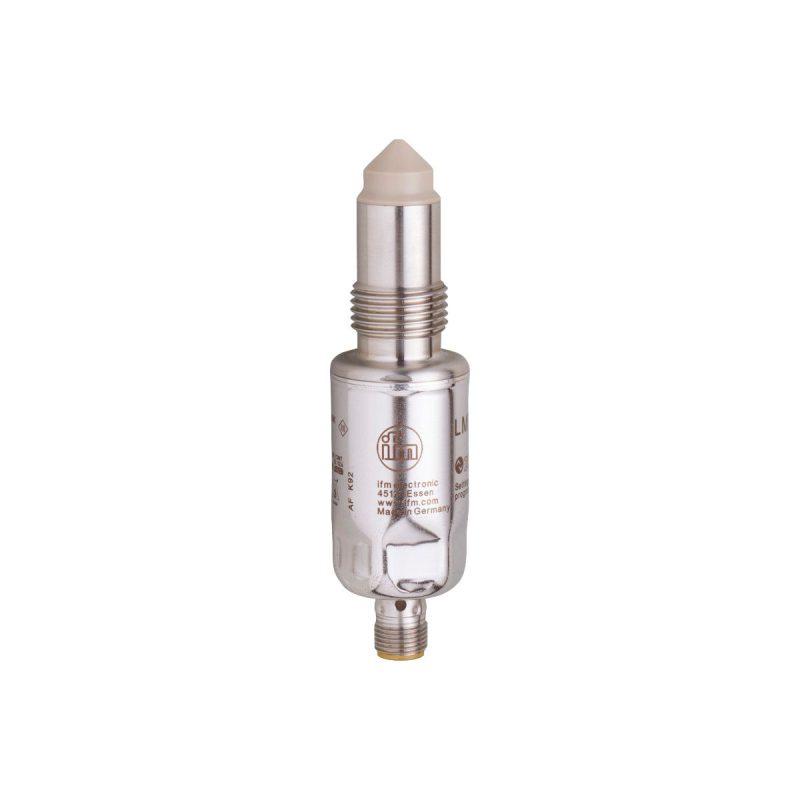

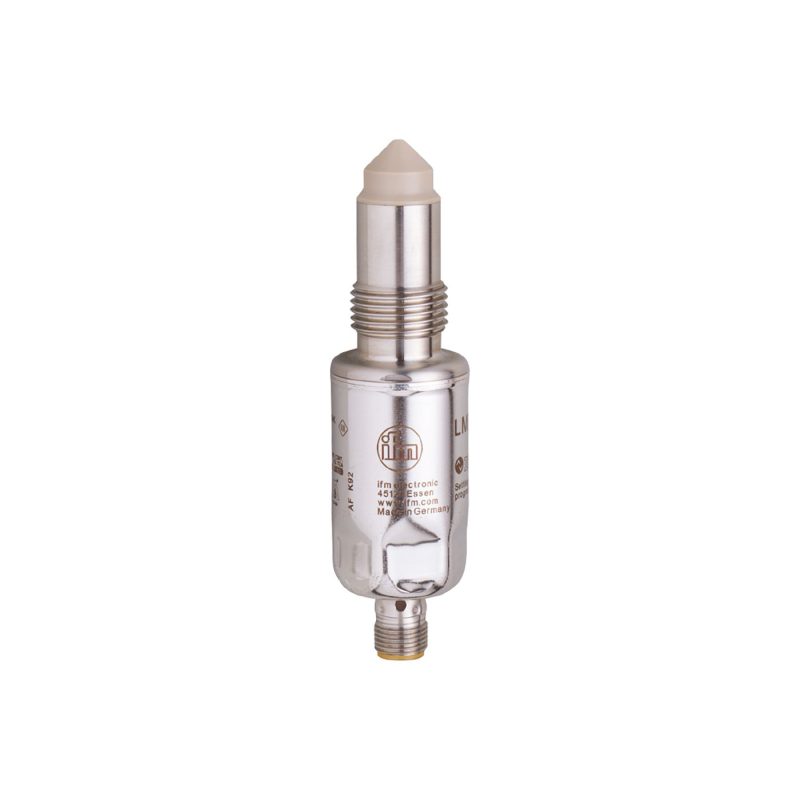

- مدلهای مشابه مانند LMT100 و LMT110 نیز در سبد محصولات آکام صنعت برای کاربردهای متنوع موجود هستند.
۲. سنسورهای سطحسنج خازنی (تطبیقپذیر و پرکاربرد)
سنسورهای خازنی بر اساس تغییر ظرفیت خازنی در اثر حضور ماده کار میکنند. این سنسورها به دلیل قیمت مناسب و انعطافپذیری بالا، در اکثر صنایع یافت میشوند.
- تشخیص غیرتماسی (مدل KG5065): یکی از ویژگیهای جذاب سنسورهای خازنی، قابلیت تشخیص از پشت دیواره مخازن غیرفلزی (پلاستیک یا شیشه) است. مدل KG5065 از برند ifm میتواند بدون تماس با سیال، سطح را مانیتور کند که برای اسیدهای خورنده یا مواد شیمیایی حساس عالی است.
- تشخیص تماسی (مدل LK1022): برای مخازن فلزی، از سنسورهای خازنی دارای پراب استفاده میشود. مدل LK1022 با طول پراب مناسب و صفحه نمایش دیجیتال، وضعیت سطح را در لحظه به اپراتور نشان میدهد. این سنسورها برای روغن، آب و مواد دانهای بسیار دقیق عمل میکنند.

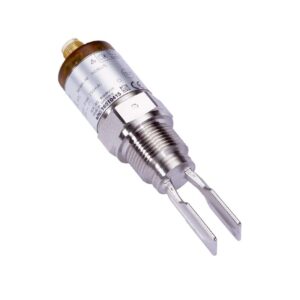

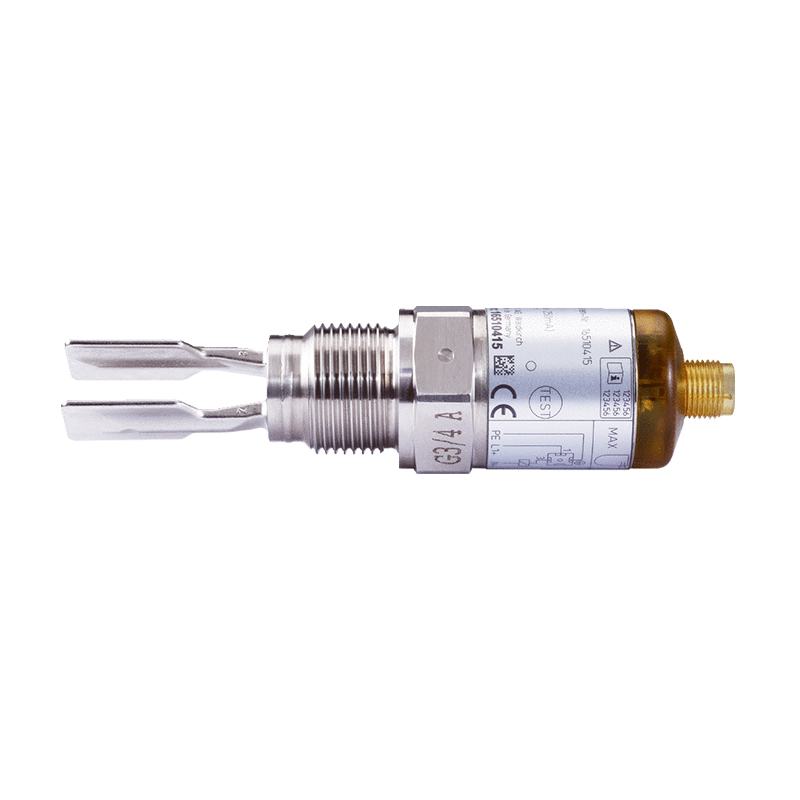

۳. سنسور سطحسنج دیاپازونی یا ارتعاشی (Vibrating Fork)
این سنسورها دارای یک چنگال مرتعش پیزوالکتریک هستند که در فرکانس مشخصی ارتعاش میکند. به محض تماس ماده با چنگال، فرکانس ارتعاش تغییر کرده و سنسور فرمان سوئیچ صادر میکند.
- کاربردها: بسیار مناسب برای پودرهای سبک، غلات، آرد و همچنین مایعات با تلاطم زیاد.
- مزایا: نیاز به کالیبراسیون ندارند و تحت تأثیر حبابهای هوا یا تغییرات دما قرار نمیگیرند. این تجهیزات به دلیل نداشتن قطعات متحرک، طول عمر بسیار بالایی دارند.
۴. سنسورهای شناور (Float Switch)
سادهترین و اقتصادیترین روش کنترل سطح، استفاده از سوئیچهای مغناطیسی شناور است. با بالا آمدن سطح مایع، شناور حرکت کرده و یک کنتاکت داخلی را وصل میکند.
- محدودیتها: این سنسورها برای مواد چسبنده، سیالات دارای رسوب یا مخازنی که دارای همزن و لرزش هستند، اصلاً پیشنهاد نمیشوند. با این حال، برای مخازن آب تمیز و سیستمهای پمپاژ ساده، همچنان یک گزینه محبوب هستند.

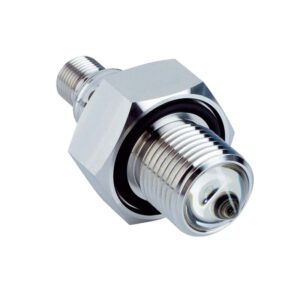

۵. سنسور سطحسنج نوری (Optical)
سنسورهای نوری بر اساس ارسال و بازتاب امواج مادون قرمز کار میکنند. وقتی نوک منشوری سنسور در مایع غوطهور شود، شکست نور تغییر کرده و گیرنده متوجه حضور سیال میشود.
- مزیت: ابعاد بسیار کوچک و پاسخدهی سریع.
- نقطه ضعف: اگر سیال باعث کثیف شدن شدید نوک سنسور شود (مانند گریس یا لجن)، عملکرد سنسور مختل میشود. این سنسورها برای سیالات شفاف و تمیز مانند روغنهای هیدرولیک سبک عالی هستند.
۶. سنسورهای التراسونیک و راداری (در نقش نقطه ای)
اگرچه التراسونیک (مانند مدل UIT504) و رادار (مانند مدل LW2120) عمدتاً برای اندازهگیری پیوسته استفاده میشوند، اما میتوان خروجی سوئیچینگ آنها را برای تشخیص نقاط بحرانی (High-High) تنظیم کرد. این روش برای محیطهای فوقالعاده کثیف یا مخازن با ارتفاع زیاد که امکان نصب سنسور در دیواره کناری وجود ندارد، استفاده میشود.
جدول مقایسه فنی انواع سنسورهای سطح نقطهای
| نوع سنسور | مکانیزم عملکرد | مقاومت در برابر کف | مناسب برای مواد جامد | نیاز به نگهداری |
|---|---|---|---|---|
| امپدانس (سری LMT) | میدان الکترومغناطیسی | عالی | بله (پودرها) | بسیار کم |
| خازنی (KG5065) | تغییر ظرفیت الکتریکی | متوسط | بله | کم |
| دیاپازونی | تغییر فرکانس ارتعاش | خوب | عالی | بسیار کم |
| نوری | شکست نور مادون قرمز | ضعیف | خیر | متوسط (تمیزکاری لنز) |
| شناور (Float) | سوئیچ مغناطیسی | ضعیف | خیر | بالا (قطعات متحرک) |
| التراسونیک | امواج فراصوت | ضعیف | بله | کم |
راهنمای خرید سنسور سطح نقطه ای
هنگام خرید سنسور از آکام صنعت، حتماً به این سوالات پاسخ دهید تا کارشناسان ما بهترین کد فنی را به شما پیشنهاد دهند:
- ماهیت سیال چیست؟ (آیا سیال رسانا است؟ ویسکوزیته آن چقدر است؟ آیا کف تولید میکند؟)
- جنس و شکل مخزن: مخازن فلزی نیازمند سنسورهای دارای پراب هستند، در حالی که برای مخازن پلاستیکی میتوان از سنسورهای خازنی غیرتماسی استفاده کرد.
- شرایط دمایی و فشاری: برای کاربردهای دمای بالا (مانند استریل کردن در صنایع غذایی)، سنسوری مثل LMT121 که تا دماهای بالا را تحمل میکند، ضروری است.
- نوع خروجی: آیا به خروجی دیجیتال معمولی نیاز دارید یا میخواهید از مزایای IO-Link برای مانیتورینگ سلامت سنسور استفاده کنید؟
سنسورهای صنعتی ifm آلمان که توسط آکام صنعت ارائه میشوند، همگی دارای ضمانت اصالت و استانداردهای جهانی هستند. ما معتقدیم که آکام صنعت تنها یک فروشگاه نیست؛ بلکه در تمامی مراحل از انتخاب محصول تا نصب و عیبیابی در کنار شماست.
کدام سنسور سطح نقطه ای برای شما مناسب است؟
انتخاب سنسور سطحسنج نقطهای یک تصمیم استراتژیک است. اگر در صنعت لبنیات و مواد غذایی هستید، سرمایهگذاری روی سری LMT برند ifm به دلیل حذف خطاهای ناشی از کف، هوشمندانهترین کار است. برای کاربردهای عمومی و اقتصادی، سنسورهای خازنی و شناور همچنان کارآمد هستند.
گروه آکام صنعت با بهرهگیری از کادر مجرب و متخصص، آماده است تا نیازهای شما را در زمینه تامین انواع سنسورهای صنعتی، انکودر و ابزار دقیق از برندهای معتبر SICK و ifm برآورده سازد. ما با ارائه محصولات باکیفیت و خدمات مشاوره تخصصی، تداوم تولید شما را تضمین میکنیم. برای خرید مطمئن و دریافت خدمات پشتیبانی، با ما در تماس باشید.
تیم فنی ما آمادهست تا مناسبترین سنسور SICK را برای نیاز دقیق شما پیشنهاد دهد. فقط کافیست تماس بگیرید! 📞
آکام صنعت ، همراه مطمئن شما در انتخاب سنسورهای دقیق و پیشرفته صنعتی.
سوالات متداول
- آیا سنسورهای خازنی میتوانند از پشت فلز سطح را تشخیص دهند؟
خیر، سنسورهای خازنی غیرتماسی فقط میتوانند از پشت دیوارههای عایق مانند شیشه، پلاستیک و فایبرگلاس عمل کنند. برای مخازن فلزی باید سنسور به صورت رزوه شده داخل مخزن نصب شود (مانند مدل LK3124).
- بهترین سنسور برای تشخیص سطح پودر سیلوهای سیمان چیست؟
سنسورهای دیاپازونی (ارتعاشی) و سنسورهای سوئیچ پرهای (Paddle Switch) بهترین گزینه برای جامدات حجیم و پودرها هستند.
- تکنولوژی IO-Link چه مزیتی در سنسورهای سطح دارد؟
با IO-Link شما میتوانید پارامترهای سنسور (مانند حساسیت) را بدون دسترسی فیزیکی به سنسور تغییر دهید. همچنین اگر سنسور دچار کثیفی یا نقص فنی شود، قبل از توقف خط تولید، به شما هشدار میدهد.
- چطور میتوانیم از قیمت و موجودی محصولات ifm مطلع شویم؟
شما میتوانید با شمارههای دفتر مرکزی آکام صنعت (۰۲۱۳۳۹۹۶۳۴۸ یا ۰۹۱۲۲۵۹۹۱۲۰) تماس بگیرید. کارشناسان ما آماده ارسال کاتالوگ و لیست قیمت بهروز هستند.
- سنسور نوری برای چه محیطهایی مناسب نیست؟
در مخازنی که بخار آب زیاد، مه یا سیالات تیره و غلیظ وجود دارد، سنسورهای نوری ممکن است دچار خطای ارسال سیگنال شوند. در این موارد سنسورهای امپدانس یا دیاپازونی جایگزین بهتری هستند.
بررسی تخصصی سنسورهای موقعیت ifm
برای مشاهده کاتالوگ فنی، استانداردهای جهانی و جزئیات دقیق سنسورهای موقعیت (Position Sensors) در سایت رسمی ifm آلمان، از دکمه زیر استفاده نمایید. آکام صنعت آماده تامین و ارائه مشاوره فنی برای این محصولات میباشد.
6 نظر در “معرفی انواع سنسور سطح نقطه ای”
با عرض سلام. برای کنترل سطح مخزن آرد و سیلوهای مواد پودری، کدام یک از انواع سنسورهای سطح نقطهای طول عمر بیشتری دارد؟ آیا لول سوئیچ پرهای صنعتی برای پودرهای سنگین مناسب است یا باید از مدلهای خازنی استفاده کنیم؟ لطفاً درباره حدود قیمت سنسور سطح مایعات و جامدات پودری هم راهنمایی کنید. تشکر.
سلام جناب مرادی گرامی. برای جامدات پودری و سیلوهای آرد، لول سوئیچ پرهای (Rotary Paddle) یک راهکار کلاسیک و اقتصادی است، اما اگر پودر شما چسبندگی بالایی داشته باشد یا ذرات آن بسیار سنگین و ساینده باشند، سنسور سطح خازنی یا دیاپازونی مخصوص جامدات، طول عمر و عملکرد مطمئنتری دارند. در خصوص قیمتها، قیمت لول سوئیچ پرهای معمولاً اقتصادیتر از مدلهای التراسونیک و راداری است. کارشناسان آکام صنعت کاتالوگ دقیق و لیست قیمت انواع سنسورهای صنعتی را به ایمیل شما ارسال کردند.
درود بر شما. ما از سنسور سطح خازنی برای تشخیص سطح یک مایع غلیظ چسبناک استفاده میکنیم، اما متاسفانه بعد از خالی شدن مخزن، به دلیل چسبیدن مواد به پروب سنسور، خروجی همچنان فعال میمونه و خطا میده. آیا چشمی الکترونیکی یا سنسور نوری سطح مایعات میتونه جایگزین بهتری باشه؟ یا راهکاری برای کالیبراسیون این مدل خازنی وجود داره؟
درود سرکار خانم مهدوی. خطایی که فرمودید ناشی از پدیده Buildup یا همان چسبندگی مواد روی پروب است. در این موارد، سنسور نوری سطح نیز به دلیل کثیف شدن لنز دچار خطای مشابه میشود. راهکار اصولی، استفاده از سنسورهای خازنی با فناوری تداخلسنجی (Active Shield) است که اثر چسبندگی مواد را نادیده میگیرند. همچنین لول سوئیچهای فرکانسی (RF Admittance) بهترین جایگزین برای مایعات غلیظ و چسبناک هستند. پیشنهاد میکنیم کد فنی سنسور فعلی خود را برای ما ارسال کنید تا تیم فنی آکام صنعت نحوه تنظیم مجدد کالیبراسیون آن را برای شما ارسال کنند.
سلام و وقت بخیر. ممنون از مقاله عالی و کاربردیتون. ما در یک کارخانه صنایع شیمیایی نیاز به خرید سنسور سطح مخزن برای مایعات اسیدی و بسیار خورنده داریم. با توجه به اینکه مایع کف زیادی هم ایجاد میکنه، بین انتخاب لول سوئیچ دیاپازونی (لرزشی) و سنسور سطح التراسونیک مردد هستیم. کدام نوع سنسور سطح نقطهای مقاومت بالاتری در برابر اسید دارد و خروجی دقیقتری به ما میدهد؟ ممنون میشم راهنمایی کنید.
سلام مهندس رضایی عزیز، وقت شما هم بخیر. برای مخازن اسیدی و خورنده که دارای کف (Foam) هستند، استفاده از سنسور التراسونیک توصیه نمیشود؛ زیرا کف مخزن باعث شکست امواج صوتی و خطای محاسباتی میشود. بهترین گزینه برای تشخیص نقطهای در این شرایط، لول سوئیچ دیاپازونی (Vibrating Level Switch) با روکشهای مقاوم ضد اسید مانند PTFE (تفلون) یا هاستلوی است. این سنسورها کاملاً نسبت به کف و غلظت مایع ایزوله هستند. جهت دریافت لیست قیمت سنسور سطح ضد اسید و مشاوره تخصصیتر، میتوانید با بخش فروش آکام صنعت تماس بگیرید.
