سنسور فشار PT5501
| نوع سنسور | اندازه گیری فشار |
| رنج حساسیت | 250 بار |
| نوع خروجی | آنالوگ |
| ولتاژ تغذیه | 10 الی 30 ولت |
| اتصال الکتریکی | کانکتوری |
تومان21,700,000
توضیحات
سنسور فشار الکترونیکی PT5501 از محصولات برتر کمپانی آلمانی ifm، یک راهکار پیشرفته برای اندازهگیری دقیق فشار مایعات و گازها در انواع صنایع و ماشینآلات متحرک محسوب میشود. این مدل با بدنهای کاملاً مقاوم از استیل ضدزنگ، طراحی جمعوجور و طول عمر مکانیکی فوقالعاده (بیش از 60 میلیون سیکل فشار)، انتخابی ایدهآل برای محیطهایی با فضای محدود و شرایط کاری سخت است.
بدنه استیل ضدزنگ سری PT نهتنها در برابر خوردگی و سایش مقاوم است، بلکه از شوک و لرزشهای شدید نیز به خوبی جان سالم بهدر میبرد. همین ویژگی باعث میشود PT5501 گزینهای مطمئن برای نصب در ماشینآلات کشاورزی، صنعتی، معدنی و خودروهای خدماتی باشد، جایی که مقاومت مکانیکی و الکتریکی، اولویت اصلی است.
ویژگیها و مزایای کلیدی PT5501
- دامنه اندازهگیری گسترده: از صفر تا 250 بار (0 تا 3625 PSI / معادل 0 تا 25 مگاپاسکال) که برای طیف وسیعی از کاربردها مناسب است.
- دقت و تکرارپذیری عالی: تکرارپذیری کمتر از ±0.05% و پایداری بلندمدت با انحراف کمتر از ±0.1% در شش ماه، تضمینکننده سیگنال دقیق و پایدار.
- تحمل شرایط سنگین کاری: فشار لحظهای تا 1200 بار و فشار کاری 625 بار، همراه با مقاومت در برابر خلأ کامل تا منفی 1 بار.
- ابعاد کوچک برای نصب در فضاهای محدود: قطر تنها 19 میلیمتر و طول 66 میلیمتر، امکان نصب در نقاطی با دسترسی دشوار را فراهم میکند.
- اتصال فرآیندی استاندارد: رزوه G 1/4 مطابق DIN EN ISO 1179-2 با آببندی HNBR برای اطمینان از آببندی مطمئن در هر شرایط.
- درجه حفاظت بسیار بالا: IP67 و IP69K برای کارکرد در محیطهای پرگردوغبار، شستوشو با فشار بالا و حتی محیطهای مرطوب و خشن.
- خروجی جریان آنالوگ: 4…20 میلیآمپر با حفاظت در برابر اتصال کوتاه و اضافهبار.
کاربردهای صنعتی PT5501
- ماشینآلات متحرک و کشاورزی: مانیتورینگ فشار سیستم هیدرولیک یا خطوط سوخت و روغن.
- صنایع غذایی و نوشیدنی: نظارت بر فشار خطوط فرآوری مایعات، با بدنه مقاوم و بهداشتی.
- تجهیزات ساختمانی و معدنی: سنجش فشار هیدرولیک تحت بارهای سنگین و در شرایط پرلرزش.
- سیستمهای پنوماتیکی و هیدرولیکی: کنترل و پایش مستمر فشار برای افزایش ایمنی و بهرهوری.
مزایای انتخاب PT5501 نسبت به سایر مدلها
- پایداری طولانیمدت: کاهش نیاز به کالیبراسیون مکرر، به دلیل خطای بسیار کم در طول زمان.
- مقاومت بینظیر در برابر ضربه و لرزش: مقاومت لرزش تا 20g و مقاومت ضربه تا 500g مطابق استانداردهای صنعتی معتبر.
- نصب آسان و سریع: به لطف ابعاد کوچک و اتصالات استاندارد.
- انعطافپذیری ولتاژ ورودی: کارکرد در محدوده 8 تا 32 ولت DC، مناسب سیستمهای مختلف.
- عملکرد سریع: زمان پاسخ تنها 2 میلیثانیه، برای کاربردهایی که نیاز به واکنش آنی دارند.
جدول مشخصات فنی PT5501
| ویژگی | توضیحات |
| مدل | IFM PT5501 |
| نوع سنسور | ترانسمیتر فشار الکترونیکی |
| دامنه اندازهگیری | 0…250 بار / 0…3625 psi / 0…25 MPa |
| نوع فشار | فشار گیج (Gauge) |
| دمای کاری (رسانه) | -40…125°C |
| دمای کاری (محیط) | -40…100°C |
| تحمل فشار لحظهای | 1200 بار / 17400 psi / 120 MPa |
| فشار کاری | 625 بار / 9060 psi / 62.5 MPa |
| مقاومت در برابر خلأ | -1000 mbar / -0.1 MPa |
| تکرارپذیری | < ±0.05% محدوده |
| انحراف مشخصات کلی | < ±0.8% محدوده |
| انحراف خطی | < ±0.25% BFSL / < ±0.5% LS |
| انحراف هیسترزیس | < ±0.2% محدوده |
| پایداری بلندمدت | < ±0.1% محدوده در هر 6 ماه |
| تأخیر خروجی | 2 میلیثانیه |
| خروجی سیگنال | جریان آنالوگ 4…20 mA |
| تغذیه | 8…32 ولت DC (حفاظت پلاریته) |
| مصرف بار | بسته به ولتاژ: بین 0 تا 750 اهم |
| درجه حفاظت | IP67 / IP69K |
| اتصال فرآیندی | رزوه G 1/4 (DIN EN ISO 1179-2) |
| آببندی | HNBR |
| جنس بدنه | استیل ضدزنگ 630 / استیل ضدزنگ 316L / PEI |
| جنس قطعات در تماس با سیال | استیل ضدزنگ 630 |

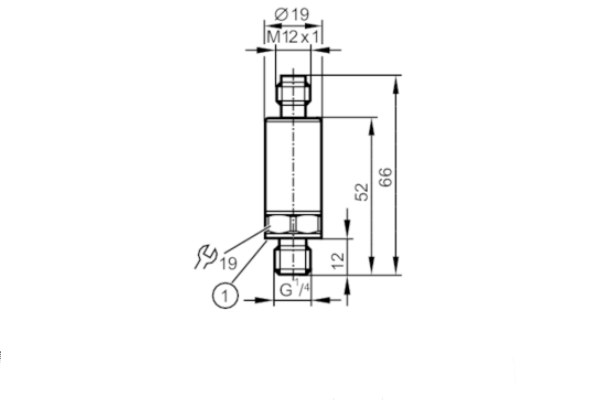

| ابعاد | قطر 19 میلیمتر / طول 66 میلیمتر |
| وزن | 59 گرم |
| طول عمر مکانیکی | بیش از 60 میلیون سیکل فشار (در 1.2× فشار نامی) |
| مقاومت ضربه | تا 500 g (1 ms) مطابق DIN EN 60068-2-27 |
| مقاومت لرزش | تا 20 g (10…2000 Hz) مطابق DIN EN 60068-2-6 |
| تاییدیهها | UN ECE R10 rev.5، ISO 11452-2 100 V/m، DIN EN 61326-1 |
| اتصال الکتریکی | کانکتور M12 (کد A)، طول کابل تا 30 متر |
