سنسور تشخیص رنگ چیست؟
آیا تا به حال به این فکر کرده‌اید که چطور دستگاه‌های صنعتی و ربات‌های پیشرفته میتوانند رنگ‌ها را تشخیص دهند؟ در دنیای امروز، سنسورهای تشخیص رنگ نقش مهمی در صنایع مختلف ایفا می‌کنند و دقت و کیفیت تولید را افزایش می‌دهند. در این مقاله از سایت آکام صنعت به بررسی کامل سنسور تشخیص رنگ، نحوه عملکرد آن، انواع مختلف این سنسورها و کاربردهایشان در صنعت می‌پردازیم. اگر می‌خواهید بدانید که این فناوری چگونه کار می‌کند و چه تأثیری در بهبود فرآیندهای تولید دارد، تا پایان این مقاله با ما همراه باشید.

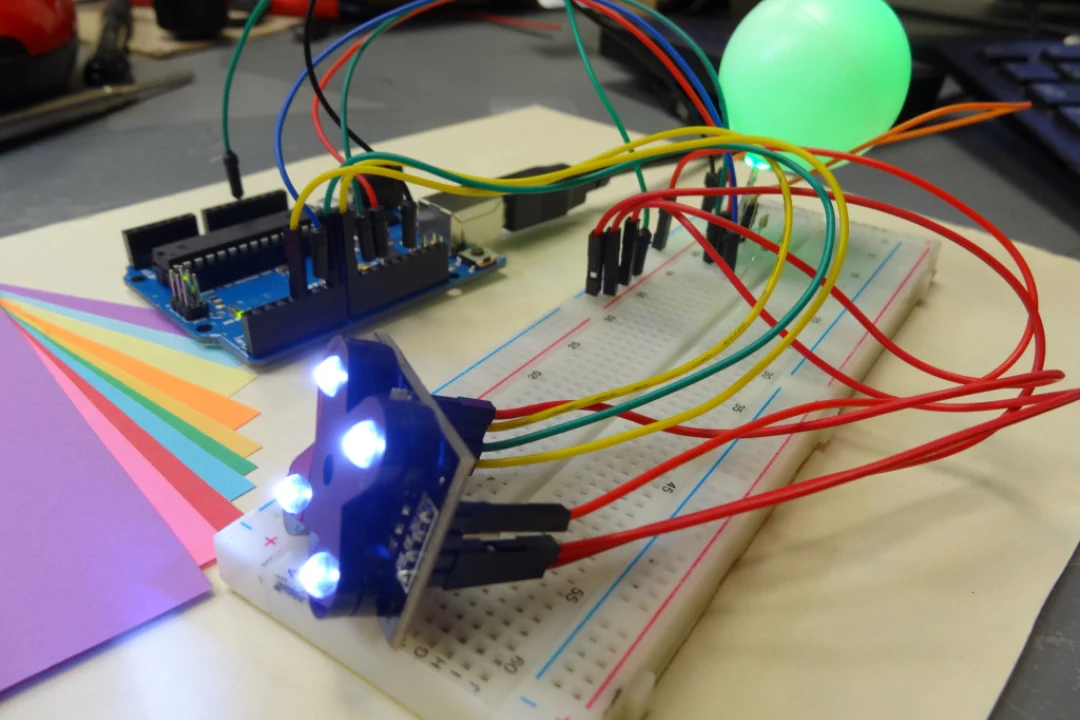

معرفی سنسور تشخیص رنگ
سنسور تشخیص رنگ یکی از محصولات پیشرفته IFM است که برای شناسایی رنگ‌های مختلف در محیطهای صنعتی و تجاری طراحی شده است. این سنسور با تاباندن نور به سطح شیو تحلیل بازتاب آن، قادر به تشخیص و تفکیک رنگ‌های گوناگون می‌باشد. از این فناوری در دستگاه‌های خودکار، ربات‌های صنعتی و سیستمهای کنترل کیفیت استفاده میشود.
دقت بالای این سنسور باعث شده است که در صنایع بسته‌بندی، چاپ و تولید قطعات کاربرد گسترده‌ای داشته باشد. برخی مدل‌ها آن نیز میتوانند طیف وسیعی از رنگ‌ها را شناسایی کرده و حتی تغییرات جزئی در رنگ را نیز تشخیص دهند. این قابلیت در فرآیندهایی که نیاز به کنترل دقیق رنگ دارند، بسیار حائز اهمیت می‌باشد. به طور کلی، سنسور رنگ یک ابزار ضروری در بهبود دقت و کیفیت تولید در محیطهای صنعتی بشمار می‌رود که برند های مختلف آن را تولید می‌کنند. یکی از این برند ها، SICK است که میتوان گفت سنسور تشخیص رنگ SICK یکی از بهترین سنسور های موجود در بازار است.
انواع سنسورهای تشخیص رنگ
سنسورهای تشخیص رنگ دارای مدلهای متنوعی هستند که در صنایع مختلف برای شناسایی و تفکیک رنگ‌ها مورد استفاده قرار می‌گیرند. در ادامه به برخی از انواع این سنسورها و کاربردهای آن‌ها اشاره می‌کنیم.
سنسورهای رنگی
این سنسورها برای شناسایی و طبقه‌بندی رنگ‌های مختلف به کار می‌روند. از این مدل‌ها برای بررسی طیف رنگ‌ها در بسته‌بندی، فیلم‌های چاپی و همچنین تشخیص برچسب‌ها استفاده میشود. عملکرد آن‌ها بر پایه تاباندن نور و تحلیل بازتاب آن از سطح اجسام می‌باشد. این سنسورها قادر به تشخیص تغییرات جزئی در رنگ‌ها هستند و به همین دلیل، در صنایع غذایی، دارویی و تولیدی کاربرد گسترده‌ای دارند. به کمک این سنسورها، کیفیت محصولات از نظر رنگ و بسته‌بندی مورد بررسی قرار میگیرد تا هرگونه ناهماهنگی در فرآیند تولید به‌سرعت تشخیص داده شود.

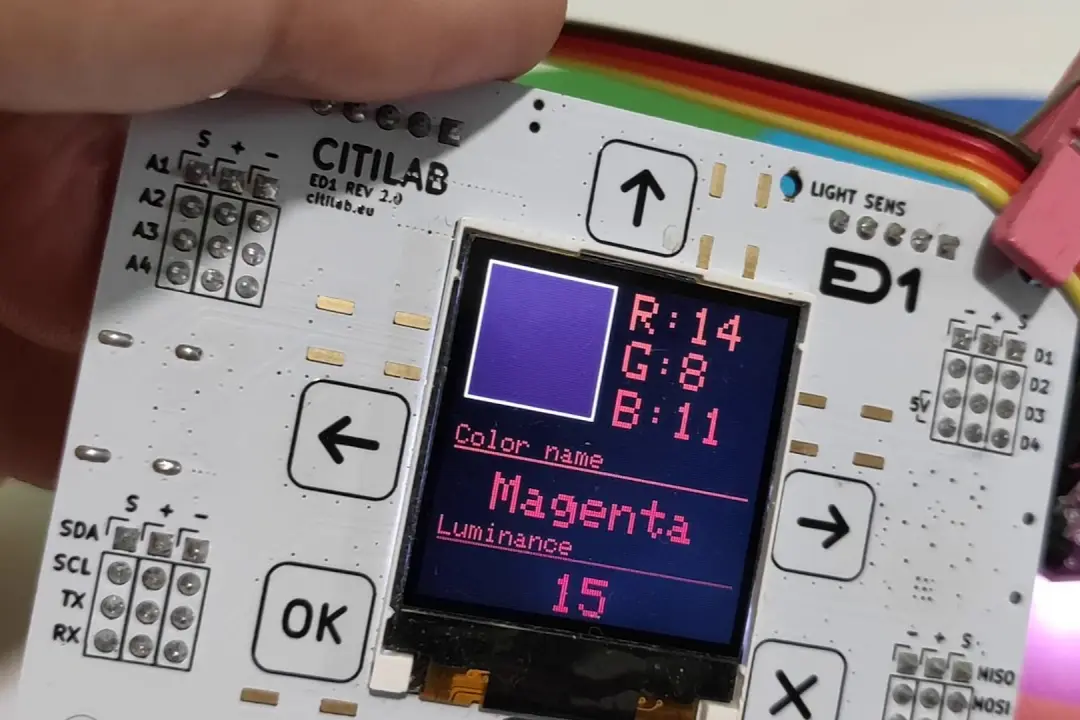

سنسورهای کنتراست
گاهی اوقات در فرآیند چاپ برخی نشانه‌ها به رنگ خاکستری یا تغییرات نامحسوس دیده می‌شوند که تشخیص آن‌ها دشوار است. سنسورهای کنتراست به همین دلیل برای شناسایی این تغییرات و تفکیک دقیق آن‌ها بکار می‌روند. این سنسورها بطور گسترده در صنایع چاپ و بسته‌بندی استفاده می‌شوند و به تشخیص صحیح برچسب‌ها، استیکرها و علائم کمک می‌کنند. با توجه به حساسیت بالای این سنسورها، کیفیت و دقت در تشخیص علائم چاپی افزایش می‌یابد و از بروز خطا در فرآیند تولید جلوگیری میشود. این فناوری در خطوط تولید با سرعت بالا نیز عملکرد مطلوبی دارد و باعث بهبود کارایی ماشین‌آلات صنعتی میشود.
سنسورهای لومینسانس
این سنسورها برای تشخیص علائم نامرئی در چاپ و شناسایی برچسب‌های روی بطری‌هایشیشه‌ای استفاده می‌شوند. با بهره‌گیری از فناوری لومینسانس، امکان تشخیص مواد فلورسنت و فسفرسانس نیز فراهم میشود. در صنایع بسته‌بندی و تولید، این سنسورها نقش مهمی در هم‌ترازی دقیق اشیا دارند و از آن‌ها برای بررسی صحت برچسب‌گذاری و بسته‌بندی محصولات استفاده میشود. این نوع سنسورها قادرند در محیطهای کم نور و شرایطی که دید معمولی امکان‌پذیر نیست، اطلاعات دقیقی را ثبت کنند. به همین دلیل در صنایع دارویی، آرایشی و بهداشتی نیز برای اطمینان از صحت چاپ و بسته‌بندی محصولات، از این سنسورها بهره گرفته میشود. سنسور لومینسانس SICK نیز یکی از انواع سنسورهای تولیدی است که دارای کیفیت بالایی است و با قیمت مناسب نیز در سایت آکام صنعت عرضه میشود.
سنسورهای نوری
سنسورهای نوری از نور سفید یا نورهای قرمز، سبز و آبی برای تشخیص رنگ‌های مختلف استفاده می‌کنند. این سنسورها معمولا در کاربردهایی که نیاز به تشخیص سریع رنگ دارند، مانند خطوط تولید با سرعت بالا، بکار می‌روند. به دلیل ساختار ساده و هزینه کمتر،. این سنسورها در بسیاری از صنایع مورد استفاده قرار می‌گیرند. عملکرد آن‌ها براساس اندازه‌گیری شدت و طول موج نور بازتابی از سطح جسم می‌باشد.
این سنسورها شامل یک منبع نور و یک گیرنده نوری هستند که بازتاب نور را تحلیل می‌کنند. در نتیجه امکان تشخیص دقیق رنگ اجسام فراهم میشود. به دلیل سرعت و کارایی بالا، از این نوع سنسورها در صنایع خودروسازی، بسته‌بندی و فرآوری مواد غذایی استفاده میشود. به مانند سایر سنسور ها، می‌توانید سنسور نوری SICK را از آکام صنعت خریداری نمایید.
سنسورهای طیفی
این سنسورها با تحلیل طیف نوری بازتابی از سطح جسم، رنگ آن را شناسایی می‌کنند و دقت بسیار بالایی در تشخیص رنگ‌ها دارند. از سنسورهای طیفی در صنایعی که نیاز به کنترل دقیق رنگ مانند الکترونیک و خودروسازی دارند استفاده میشود. این سنسورها میتوانند تفاوت‌های جزئی بین رنگ‌های نزدیک به هم را تشخیص دهند و در فرآیندهای کنترل کیفیت کاربرد زیادی دارند.
عملکرد آن‌ها مبتنی بر استفاده از یک منبع نور چندطیفی و یک تحلیل‌گرطیفی است که بازتاب نور از سطح جسم را به طور دقیق بررسی می‌کند. به دلیل فناوری پیشرفته‌ای که در این سنسورها بکار رفته است، امکان بررسی جزئی‌ترین تغییرات رنگی نیز فراهم میشود و این امر موجب افزایش کیفیت و استانداردهای تولید در صنایع مختلف میشود.
سنسور RGB
سنسور RGB یک سیستم رنگی مبتنی بر نور است که از ترکیب سه رنگ اصلی قرمز، سبز و آبی تشکیل شده است. نام این سیستم از حروف ابتدایی این سه رنگ گرفته شده و تمامی رنگ‌های دیگر از ترکیب مقادیر مختلف این سه رنگ به دست می‌آیند. چشم انسان نیز دارای گیرنده‌هایی است که به این سه رنگ حساس هستند، به همین دلیل قادر به تشخیص رنگ‌های ترکیبی ناشی از آن‌ها می‌باشد. در نمایشگرهای رنگی، ترکیب شدت‌های مختلف این سه رنگ، امکان تولید میلیون‌ها رنگ را فراهم می‌کند.
در این مدل هر رنگ با یک مجموعه سه‌تایی عدد مشخص میشود که مقدار هرکدام بین 0 تا 255 متغیر است. این روش باعث میشود که حدود 16,777,216 رنگ متفاوت ایجاد شود. برای درک بهتر، میتوان یک صفحه مختصات سه‌بعدی را در نظر گرفت که هر محور نشان‌دهنده یکی از سه رنگ اصلی است. در نقطه (0,0,0) هیچ نوری ساطع نمی‌شود و رنگ سیاه است در حالی که در نقطه (255,255,255) تمام رنگ‌ها با شدت کامل ترکیب شده و رنگ سفید ایجاد میشود.
کاربرد سنسور تشخیص رنگ
سنسورهای تشخیص رنگ در صنایع مختلف نقش مهمی ایفا می‌کنند و برای بررسی و کنترل کیفیت محصولات براساس رنگ مورد استفاده قرار می‌گیرند. در صنایع خودروسازی، این سنسورها برای اطمینان از هماهنگی رنگ بدنه و قطعات داخلی به کار می‌روند. در خطوط تولید، استفاده از این فناوری باعث کاهش خطای انسانی و افزایش دقت در فرآیند رنگ‌آمیزی خودروها میشود.
در صنعت بسته‌بندی، این سنسورها جهت بررسی تطابق رنگ بسته‌های محصولات مختلف مانند مواد غذایی و دارویی مورد استفاده قرار می‌گیرند. همچنین در صنایع الکترونیک، تشخیص رنگ قطعاتی مانند مقاومت‌ها، خازن‌ها و پایه‌های IC به کمک این سنسورها انجام میشود تا از دقت مونتاژ و عملکرد صحیح مدارها اطمینان حاصل شود.
در صنایع شیمیایی بررسی رنگ مواد مختلف از جمله داروها، رنگ‌های صنعتی و پلاستیک‌ها اهمیت زیادی دارد. این سنسورها به تولیدکنندگان کمک می‌کنند تا ترکیب رنگ مواد را تحت کنترل داشته باشند. در صنایع غذایی نیز از این سنسورها برای بررسی کیفیت و تازه بودن محصولات به ویژه در فرآیندهای بسته‌بندی و پردازش مواد غذایی مانند میوه‌ها، سبزیجات، گوشت و ماهی استفاده میشود. علاوه بر این، در صنعت چاپ برای کنترل کیفیت رنگ در پوسترها، کارت‌ها و برچسب‌های چاپی از سنسورهای تشخیص رنگ استفاده میشود. در صنایع دارویی نیز این سنسورها برای بررسی رنگ قرص‌ها و کپسول‌ها بکار می‌روند تا یکدستی محصولات و دقت در بسته‌بندی تضمین شود.
سنسور تشخیص رنگ چگونه کار می‌کند؟
سنسور تشخیص رنگ همانطور که گفته شد یک دستگاه الکترونیکی است که با استفاده از نور، رنگ‌های مختلف را در محیط شناسایی می‌کند. این سنسورها معمولا دارای یک یا چند منبع نور مانند LED هستند که نور را به سطح موردنظر تابانده و بازتاب آن را دریافت می‌کنند. سپس با استفاده از حسگرهای تصویری، میزان شدت و طول موج نور بازتابی را اندازه‌گیری کرده و رنگ جسم را تشخیص می‌دهند. برای تشخیص دقیق‌تر، این سنسورها از چندین کانال رنگی شامل قرمز، سبز و آبی استفاده می‌کنند.
با تجزیه و تحلیل اطلاعات این کانال‌ها، امکان شناسایی دقیق‌تررنگ‌ها فراهم میشود. سنسورهای تشخیص رنگ برای پردازش اطلاعات دریافتی از الگوریتم‌های پیچیده پردازش تصویر و سیگنال‌های الکتریکی استفاده می‌کنند. همچنین برخی سنسورها برای بهبود عملکرد نیاز به کالیبراسیون دارند. عوامل محیطی مانند شدت نور و دما نیز میتوانند بر دقت این سنسورها تاثیر بگذارند اما با تنظیمات مناسب، عملکرد آن‌ها بهینه خواهد شد.
اجزای سنسور تشخیص رنگ
سنسورهای تشخیص رنگ از بخش‌های مختلفی تشکیل شده‌اند که وظیفه اصلی آن‌ها دریافت، تحلیل و پردازش نور برای شناسایی رنگ اجسام است. یکی از مهم‌ترین اجزا، عدسی‌های همگرا هستند که نور را از محیط جمع‌آوری کرده و به سمت حسگرهای حساس به نور هدایت می‌کنند. این عدسی‌ها باعث افزایش دقت و حساسیت سنسور در تشخیص رنگ می‌شوند.
پس از عدسی‌ها، فیلترهای شیشه‌ای مخصوص قرار دارند که نور را براساس طول موج‌های مشخص فیلتر می‌کنند. این فیلترها بگونه‌ای طراحی شده‌اند که تنها نورهای قرمز، سبز و آبی را عبور دهند و هر یک از این رنگ‌ها را به سنسور مخصوص خود ارسال کنند. در نهایت، گیرنده‌های نوری مانند LDRها، شدت نور عبوری را دریافت کرده و پردازنده سنسور براساس آن، رنگ جسم مورد نظر را تشخیص میدهد.
تفاوت سنسور نور و سنسور رنگ
سنسورهای نوری و سنسورهای تشخیص رنگ هر دو برای شناسایی و پردازش نور استفاده می‌شوند، اما عملکرد و کاربرد آن‌ها متفاوت می‌باشد. سنسورهای نوری معمولی برای تشخیص حضور یا عدم حضور اجسام طراحی شده‌اند و این کار را با ارسال و دریافت نور معمولا نور مادون قرمز، انجام می‌دهند. این سنسورها با اندازه‌گیری میزان بازتاب یا عبور نور از جسم، وجود یا عدم وجود آن را تشخیص می‌دهند و در بسیاری از سیستمهای صنعتی و امنیتی کاربرد دارند.
در مقابل سنسورهای تشخیص رنگ برای شناسایی رنگ اجسام مورد استفاده قرار می‌گیرند. این سنسورها از منابع نور RGB شامل قرمز، سبز و آبی استفاده می‌کنند و میزان بازتاب این رنگ‌ها را از سطح جسم اندازه‌گیری کرده و با مقادیر مرجع مقایسه می‌کنند. به این ترتیب قادر به تشخیص رنگ‌های اولیه مانند قرمز، سبز و آبی و همچنین رنگ‌های ثانویه مانند زرد، فیروزه‌ای و بنفش هستند. سنسورهای تشخیص رنگ به دلیل دقت بالاتر در تشخیص تفاوت‌های رنگی در صنایع بسته‌بندی، چاپ، تولید قطعات الکترونیکی و خطوط تولید صنعتی برای تشخیص برچسب‌ها، مهر و موم‌ها و تطبیق رنگ کاربرد دارند. در حالی که سنسورهای نوری برای تشخیص حضور اجسام در سیستمهای امنیتی، رباتیک و اتوماسیون صنعتی بکار می‌روند.
ویژگی‌ها، مزایا و معایب سنسور رنگ
سنسورهای تشخیص رنگ در صنایع مختلف برای شناسایی دقیق رنگ‌ها بکار می‌روند. این سنسورها با استفاده از فناوری پیشرفته، قابلیت تشخیص رنگ‌ها را با دقت بالا و در شرایط متنوع محیطی فراهم می‌کنند.
ویژگی‌ها و مزایای سنسور رنگ
سنسورهای تشخیص رنگ دارای قابلیت‌های متعددی هستند که آن‌ها را به گزینه‌ای ایده‌آل برای صنایع مختلف تبدیل می‌کند. یکی از مهم‌ترین ویژگی‌های این سنسورها دقت بالای آن‌ها در تشخیص رنگ است به طوری که میتوانند طیف وسیعی از رنگ‌ها را حتی در شرایط نوری نامناسب شناسایی کنند. علاوه‌بر این، سرعت پردازش بالای آن‌ها باعث میشود که در خطوط تولید با سرعت بالا عملکرد موثری داشته باشند.
این سنسورها همچنین در شرایط محیطی مختلف از جمله تغییرات دما، رطوبت و شدت نور پایدار عمل کرده و قابلیت تطبیق با محیطهای گوناگون را دارند. امکان اتصال آن‌ها به سیستمهای مختلف کنترلی و اتوماسیون صنعتی، انعطاف‌پذیری بالایی به آن‌ها می‌بخشد. علاوه بر این، مقاومت بالای آن‌ها در برابر تغییرات شدت نور و نوسانات رنگ باعث افزایش قابلیت اطمینان در استفاده صنعتی میشود.
معایب سنسور تشخیص رنگ
با وجود مزایای فراوان، سنسورهای تشخیص رنگ دارای محدودیت‌هایی نیز هستند. یکی از مشکلات اصلی این سنسورها هزینه بالای نصب و راه‌اندازی آن‌ها، به ویژه در صنایع کوچک می‌باشد. علاوه بر این، عملکرد دقیق آن‌ها وابسته به تنظیمات صحیح فاصله کاری است و در صورت انتخاب نادرست، ممکن است دقت عملکرد کاهش یابد. همچنین در برخی شرایط خاص محیطی، تغییرات زیاد نور ممکن است دقت این سنسورها را تحت تاثیر قرار دهد.
سخن پایانی
سنسورهای تشخیص رنگ، ابزاری قدرتمند برای بهبود دقت و کیفیت در صنایع مختلف هستند. از بسته‌بندی و چاپ گرفته تا صنایع خودروسازی و دارویی، این فناوری به کاهش خطاها و افزایش بهره‌وری کمک می‌کند. با شناخت بهتر انواع این سنسورها و نحوه عملکرد آن‌ها، میتوان تصمیمات بهتری برای انتخاب و استفاده از آن‌ها گرفت. امیدواریم این مقاله به شما در درک بهتر این تکنولوژی کمک کرده باشد. اگر سؤالی دارید، حتماً در بخش نظرات با ما در میان بگذارید!
سوالات متداول درابره سنسور تشخیص رنگ
1. چگونه میتوان دقت سنسور تشخیص رنگ را در محیط صنعتی افزایش داد؟
برای افزایش دقت سنسور تشخیص رنگ در محیطهای صنعتی، باید به مواردی مانند تنظیم دقیق فاصله سنسور تا سطح جسم، استفاده از نور پایدار محیطی و کالیبراسیون منظم توجه کرد. همچنین انتخاب سنسور با دقت طیفی بالا و قابلیت جبران نور محیط، در بهبود عملکرد تأثیر قابل توجهی دارد.
2. آیا سنسور تشخیص رنگ میتواند تفاوت بین رنگ‌های متالیک و غیر متالیک را تشخیص دهد؟
بله، سنسورهای پیشرفته طیفی یا RGB با تحلیل دقیق بازتاب نور میتوانند تفاوت بین سطوح متالیک و غیرمتالیک را تشخیص دهند. این کار به کمک بررسی شدت و زاویه بازتاب نور صورت میگیرد، هرچند ممکن است در سطوح براق نیاز به تنظیمات خاص یا فیلتر نوری باشد.
3. آیا سنسور تشخیص رنگ تحت تأثیر گرد و غبار یا آلودگی محیط قرار میگیرد؟
بله، آلودگی، غبار و چربی میتواند بازتاب نور را تغییر داده و دقت عملکرد سنسور را کاهش دهد. در محیطهای صنعتی آلوده، استفاده از مدلهای با درجه حفاظتی بالا (مانند IP67) یا نصب کاورهای شفاف محافظ پیشنهاد میشود.
4. سنسور تشخیص رنگ با چه سیگنالهایی خروجی میدهد؟
اکثر سنسورهای رنگ صنعتی خروجیهایی به صورت دیجیتال (on/off)، آنالوگ (ولتاژ یا جریان متناسب با شدت رنگ) یا خروجی سریال (مانند RS232 یا IO-Link) دارند. این خروجیها بسته به برند و مدل میتوانند به راحتی در سیستمهای PLC یا کنترلر صنعتی ادغام شوند.
5. در انتخاب سنسور تشخیص رنگ مناسب برای یک خط تولید باید به چه عواملی توجه کرد؟
برای انتخاب مناسب، عواملی مانند سرعت خط تولید، نوع سطح جسم (براق، مات، شفاف)، دمای محیط، فاصله سنجش، نوع رنگ‌های موردنظر، و نوع خروجی سنسور باید در نظر گرفته شود. انتخاب اشتباه میتواند باعث اختلال در کنترل کیفیت شود.
