سنسورهای خازنی یکی از اجزای کلیدی در دنیای الکترونیک و صنایع مختلف محسوب می‌شوند که با بهره‌گیری از فناوری تشخیص تغییرات ظرفیت خازنی، توانایی شناسایی اجسام و متغیرهای محیطی را بدون نیاز به تماس فیزیکی دارند. این سنسورها به دلیل دقت بالا، سرعت پاسخ‌گویی مناسب و تطبیق‌پذیری در محیط‌های مختلف، در کاربردهایی نظیر کنترل سطح مایعات، تشخیص لمس، اندازه‌گیری فشار و دما و حتی در صنایع پزشکی و خودروسازی مورد استفاده قرار می‌گیرند. در این مقاله از سایت آکام صنعت، به بررسی ساختار، انواع، نحوه عملکرد و کاربردهای این سنسورها پرداخته‌ایم تا درک بهتری از اهمیت و نقش آنها در زندگی روزمره و صنایع گوناگون داشته باشیم.

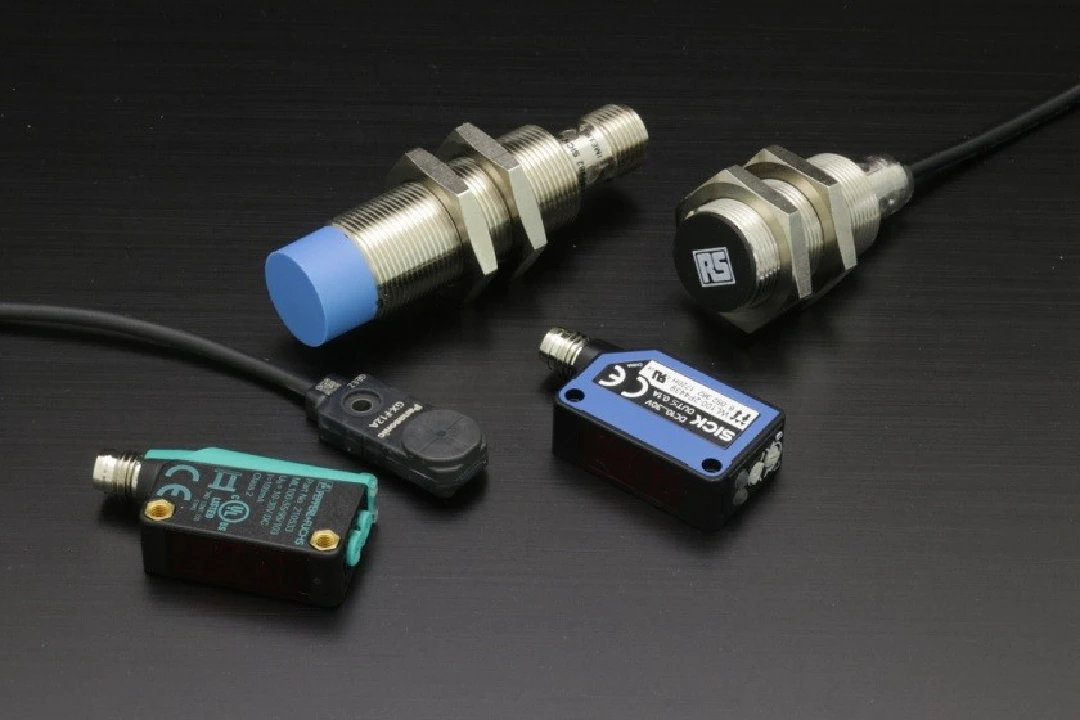

ماژول سنسور خازنی چیست؟
ماژول سنسور خازنی یک دستگاه الکترونیکی می‌باشد که با تشخیص تغییرات در ظرفیت خازنی، حضور یا عدم حضور اجسام را بدون نیاز به تماس فیزیکی شناسایی می‌کند. این ماژول‌ها در کاربردهایی مانند تشخیص لمس، کنترل سطح مایعات و تشخیص نزدیکی در دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرند. عملکرد آنها نیز بر اساس تغییرات میدان الکتریکی و ظرفیت خازنی است که با نزدیک شدن یا تماس اجسام تغییر می‌کند. این ویژگی‌ها آنها را برای طراحی رابط‌های کاربری نوآورانه و کاربرپسند مناسب می‌سازد.
انواع سنسور خازنی
انواع سنسور خازنی براساس ویژگی، اتصالات و کاربرد به دسته‌های مختلفی تقسیم می‌شوند که در ادامه با آنها بیشتر آشنا می‌شویم. همچنین یکی از برند های تولید کننده اسن سنسورها برند SICK است که در سایت آکام صنعتی می‌توانید انواع سنسور خازنی SICK را خریداری کنید. این سنسورها می‌توانند از نظر نحوه نصب، خروجی سیگنال و نوع تشخیص مواد با یکدیگر تفاوت داشته باشند.
انواع سنسور براساس کاربرد
انواع سنسورهای خازنی با توجه به کاربرد و نوع متغیری که اندازه‌گیری می‌کنند، متفاوت هستند. در ادامه به برخی از مهم‌ترین انواع آنها اشاره می‌کنیم.
- فشاری
سنسورهای فشاری برای اندازه‌گیری فشار در محیط‌های مختلف مورد استفاده قرار می‌گیرند. یکی از نمونه‌های رایج این سنسورها، سنسور فشار لاستیک خودرو است که میزان فشار هوا در لاستیک را بررسی می‌کند. این سنسورها در صنایع خودروسازی، پزشکی و هیدرولیک کاربرد دارند. استفاده از آنها باعث افزایش ایمنی و بهینه‌سازی عملکرد تجهیزات می‌شود.
- دمایی
این سنسورها برای اندازه‌گیری دما و تغییرات آن در محیط‌های مختلف طراحی شده‌اند. به عنوان مثال در یخچال‌ها از سنسور دمایی استفاده می‌شود تا دمای مناسب برای نگهداری مواد غذایی تنظیم شود. در سیستم‌های گرمایشی و سرمایشی نیز این سنسورها برای بهینه‌سازی مصرف انرژی نقش مهمی ایفا می‌کنند.
- رطوبتی
سنسورهای رطوبتی میزان رطوبت محیط را اندازه‌گیری می‌کنند و در کشاورزی، گلخانه‌ها و سیستم‌های تهویه مطبوع کاربرد دارند. به عنوان مثال در یک گلخانه، سنسور رطوبت میزان رطوبت هوا را بررسی کرده و به تنظیم شرایط ایده‌آل برای رشد گیاهان کمک می‌کند. این سنسورها برای کنترل شرایط محیطی بسیار مفید هستند.
- تماسی
سنسورهای تماسی برای تشخیص تماس با اشیا و فاصله آنها به کار می‌روند. یکی از نمونه‌های پرکاربرد آن، سنسور لمسی در تبلت‌ها و گوشی‌های هوشمند است که امکان تعامل کاربر با صفحه نمایش را فراهم می‌کند. این سنسورها در دستگاه‌های لمسی، تجهیزات پزشکی و سیستم‌های امنیتی مورد استفاده قرار می‌گیرند.
- حرکتی
این نوع سنسورها حرکت را شناسایی کرده و در صنایع امنیتی، روشنایی خودکار و تجهیزات ورزشی بکار می‌روند. برای مثال در لامپ‌های سنسوردار از این سنسورها استفاده می‌شود تا در صورت تشخیص حرکت، نور را روشن کنند. این فناوری باعث کاهش مصرف انرژی و افزایش راحتی کاربران می‌شود.
انواع سنسور خازنی براساس ویژگی
سنسورهای خازنی براساس ویژگی‌های فنی و طراحی به دسته‌های مختلفی تقسیم می‌شوند. در ادامه به برخی از انواع مهم آنها اشاره می‌شود.
- مینیاتوری
این نوع سنسور در ابعاد کوچک و به شکل استوانه‌ای یا مکعبی طراحی شده است. به دلیل اندازه فشرده، در فضاهای محدود و سیستم‌های دقیق مورد استفاده قرار می‌گیرد. سنسورهای مینیاتوری در صنایع الکترونیک، خودروسازی و رباتیک برای تشخیص اشیا در فواصل کوتاه کاربرد دارند. این سنسورها قابلیت نصب آسان داشته و با دقت بالا در محیط‌های کوچک و پیچیده عملکرد مطلوبی دارند.
- استوانه‌ای یا سیلندری
سنسورهای استوانه‌ای نسبت به مدل‌های مینیاتوری بزرگ‌تر بوده و قابلیت تنظیم فاصله عملکرد را دارند. این ویژگی باعث می‌شود که در کاربردهای صنعتی، مانند خطوط تولید و سیستم‌های کنترل خودکار مفید باشند. این سنسورها دارای پوشش مقاوم هستند و در محیط‌های صنعتی که نیاز به تشخیص دقیق اشیا در فواصل متغیر دارند عملکرد خوبی ارائه می‌دهند.
- دما بالا
این سنسورها نیز برای محیط‌هایی با دمای بسیار بالا طراحی شده‌اند و می‌توانند در شرایط سخت حرارتی عملکرد پایداری داشته باشند. در صنایعی مانند فولاد، شیشه‌سازی و ریخته‌گری که تجهیزات در معرض حرارت شدید هستند، این سنسورها نقش کلیدی دارند. استفاده از مواد مقاوم در ساخت این سنسورها باعث می‌شود که در برابر دمای بالا و تغییرات ناگهانی دما مقاومت بالایی داشته باشند.
- آنالوگ
سنسورهای آنالوگ در خروجی خود سیگنال پیوسته تولید کرده و برای اندازه‌گیری ضخامت، انتخاب مواد و نظارت بر غلظت استفاده می‌شوند. این سنسورها در صنایع غذایی، داروسازی و کنترل کیفیت نقش مهمی ایفا می‌کنند. قابلیت اندازه‌گیری دقیق تغییرات در مواد مختلف، آنها را به گزینه‌ای ایده‌آل برای فرآیندهای صنعتی حساس تبدیل کرده است.
انواع سنسور خازنی براساس اتصالات
سنسورهای خازنی از نظر نوع اتصال و نحوه عملکرد نیز به دسته‌های مختلفی تقسیم می‌شوند.
- دو سیمه AC
این سنسورها در دو نوع Normally Open و Normally Close ساخته می‌شوند. عملکرد آنها به صورت دو حالته است، یعنی یا مدار را باز می‌کنند یا آن را می‌بندند. به دلیل استفاده از تنها دو سیم این سنسورها در مدارهای ساده و کاربردهای صنعتی مانند تشخیص حضور اشیا و کنترل فرآیندهای خودکار بسیار کاربردی هستند.
- سه سیمه DC
سنسورهای سه سیمه DC در دو مدل NPN و PNP وجود دارند و علاوه‌بر دو حالت باز و بسته، یک حالت میانی نیز دارند. این ویژگی باعث می‌شود بتوانند تغییرات تدریجی را نیز تشخیص دهند. همچنین یکی از کاربردهای این سنسورها در فشارسنج‌ها است که می‌توانند کاهش، افزایش یا تعادل فشار را تشخیص دهند و سیگنال مناسبی به سیستم کنترلی ارسال کنند.
- چهار سیمه DC
این سنسورها که در دو نوع NPN و PNP و در دو مدل Normally Open و Normally Close تولید می‌شوند، عملکردی مشابه کلیدهای مرکب دارند. این سنسورها بگونه‌ای طراحی شده‌اند که با فعال شدن یک کنتاکت، فرمان باز شدن یا بسته شدن کنتاکت دیگر را صادر می‌کنند. به همین دلیل در سیستم‌های پیچیده کنترل صنعتی که نیاز به سیگنال‌های ترکیبی دارند، مورد استفاده قرار می‌گیرند.
نحوه عملکرد سنسور خازنی
عملکرد سنسور خازنی براساس اندازه‌گیری تغییرات ظرفیت یک خازن در مدار رزونانس RC انجام می‌شود. این تغییرات در اثر نزدیک شدن اجسام فلزی یا غیرفلزی به صفحه حساس سنسور رخ می‌دهد. در این سنسور، یک مدار اسیلاتور از دو صفحه فلزی تشکیل شده که بین آنها یک ظرفیت خازنی ایجاد می‌شود. هنگامی که جسمی با ثابت دی‌الکتریک مشخص به این صفحات نزدیک شود، ظرفیت خازنی تغییر می‌کند.
این تغییر ظرفیت باعث تغییر دامنه خروجی اسیلاتور می‌شود. سپس دمدولاتور این دامنه را با مقدار مرجع مقایسه کرده و در صورت عبور از حد تعیین‌شده، خروجی سنسور فعال می‌شود. در نتیجه این سنسورها می‌توانند حضور یا عدم حضور اجسام را بدون نیاز به تماس فیزیکی شناسایی کنند. به دلیل حساسیت بالا و قابلیت تشخیص مواد مختلف، سنسورهای خازنی در صنایع مختلف برای کنترل سطوح مایعات، تشخیص قطعات در خطوط تولید، و سیستم‌های امنیتی مورد استفاده قرار می‌گیرند.
ساختار سنسورهای خازنی
سنسورهای خازنی از چهار بخش اصلی تشکیل شده‌اند که هر کدام وظیفه‌ای خاص در عملکرد کلی سنسور دارند. این بخش‌ها شامل آمپلی‌فایر، اشمیت تریگر، اسیلاتور و دمدولاتور هستند که با همکاری یکدیگر تغییرات ظرفیت خازنی را شناسایی کرده و سیگنال خروجی را تولید می‌کنند.
- آمپلی‌فایر
آمپلی‌فایر در سنسورهای خازنی وظیفه تامین جریان بار را برعهده دارد. این بخش سیگنال ضعیف تولید شده توسط سایر قسمت‌های مدار را تقویت می‌کند تا خروجی قابل تشخیص و استفاده باشد. در صورت فعال شدن سنسور، آمپلی‌فایر میزان جریان مناسب را برای پردازش یا فعال‌سازی مدارهای بعدی فراهم می‌کند.
- اشمیت تریگر
اشمیت تریگر یکی از بخش‌های اصلی سنسورهای خازنی است که وظیفه تثبیت سیگنال و جلوگیری از نویز را برعهده دارد. این بخش باعث می‌شود تغییرات ناگهانی یا کوچک در سیگنال ورودی تاثیری بر عملکرد سنسور نداشته باشند و خروجی تنها در صورتی فعال شود که تغییرات به یک حد مشخص برسند.
- اسیلاتور
اسیلاتور شامل دو قطعه فلزی است که وضعیت قرارگیری آنها موجب ایجاد یک ظرفیت خازنی می‌شود. این بخش میدان الکتریکی لازم را ایجاد کرده و در هنگام تغییر ظرفیت خازنی در اثر نزدیک شدن اجسام، باعث تغییر دامنه سیگنال می‌شود.
- دمدولاتور
دمدولاتور نیز در سنسورهای خازنی وظیفه مقایسه دامنه اسیلاتور با مقدار مرجع را برعهده دارد. اگر دامنه اسیلاتور از مقدار مرجع بیشتر شود، دمدولاتور خروجی را فعال کرده و این تغییر توسط آمپلی‌فایر پردازش می‌شود.
کاربرد سنسور خازنی
سنسورهای خازنی به دلیل دقت بالا، حساسیت و قابلیت تنظیم در صنایع مختلف مورد استفاده قرار می‌گیرند. این سنسورها کاربردهای متنوعی در صنایع مختلف دارند و می‌توانند به بهبود عملکرد فرآیندها و محصولات کمک کنند.
- صنعت خودروسازی
سنسورهای خازنی در صنعت خودروسازی برای کاربردهای متعددی از جمله کنترل فشار لاستیک، اندازه‌گیری دما در سیستم‌های خنک‌کننده و تشخیص حرکت و فاصله در سیستم‌های کنترل خودرو استفاده می‌شوند. این سنسورها کمک می‌کنند تا عملکرد خودرو بهینه‌سازی شده و ایمنی راننده و سرنشینان افزایش یابد. با استفاده از این سنسورها، سیستم‌های هوشمند خودرو قادر به واکنش سریع به شرایط محیطی خواهند بود.
- صنایع پزشکی
در صنایع پزشکی نیز سنسورهای خازنی به منظور پیگیری سیگنال‌های حیاتی مانند ضربان قلب و فشار خون و همچنین کنترل دما در تجهیزات پزشکی به کار می‌روند. این سنسورها نقش مهمی در نظارت و بهبود سلامت بیمار دارند و دقت آنها در اندازه‌گیری سیگنال‌های مهم می‌تواند به ارائه مراقبت‌های پزشکی موثرتر و پیشرفته‌تر کمک کند.
- محیط زیست
در حوزه محیط زیست، سنسورهای خازنی برای اندازه‌گیری رطوبت و دما در محیط‌های مختلف و همچنین کنترل کیفیت هوا و آب به کار گرفته می‌شوند. این سنسورها به ویژه در سیستم‌های پایش محیطی برای شناسایی تغییرات شرایط محیطی و بهبود مدیریت منابع طبیعی استفاده می‌شوند. توانایی آنها در انجام اندازه‌گیری‌های دقیق، به حفظ و مدیریت منابع زیستی کمک می‌کند.
- صنایع الکترونیک مصرفی
در صنایع الکترونیک مصرفی، سنسورهای خازنی برای تشخیص حرکت در دستگاه‌های لمسی و کنترل روشنایی در دستگاه‌های هوشمند استفاده می‌شوند. این سنسورها به ویژه در فناوری‌های نوین مانند گوشی‌های هوشمند، تلویزیون‌های هوشمند و سیستم‌های روشنایی هوشمند کاربرد دارند. استفاده از این سنسورها در این دستگاه‌ها موجب سهولت بیشتر در استفاده و بهبود تجربه کاربری می‌شود.
مزایا و معایب سنسورهای خازنی
سنسورهای خازنی در بسیاری از کاربردها مفید هستند و دارای مزایای زیادی در دقت و قابلیت تنظیم می‌باشند. با این حال مانند هر فناوری دیگری، این سنسورها نیز معایب خاص خود را دارند که باید در هنگام انتخاب برای استفاده در صنایع مختلف مدنظر قرار گیرد.
مزایای سنسورهای خازنی
سنسورهای خازنی می‌توانند طیف وسیعی از اجسام را از جمله مواد رسانا و غیررسانا، حتی اجسام کوچک مانند حشرات و اجسام بزرگ‌تر مانند انسان را تشخیص دهند. این سنسورها همچنین قادر به تشخیص مواد جامد و مایعات هستند، که به آنها این امکان را می‌دهد که در کاربردهایی مانند سیستم‌های نشت‌یاب و کنترل سطح سیالات مورد استفاده قرار گیرند. علاوه بر این، سنسورهای خازنی دارای وضوح بالا و قابلیت تنظیم ساده هستند. طراحی ساده و کوچک این سنسورها آنها را مقرون‌به‌صرفه و قابل استفاده در بسیاری از صنایع می‌کند.
معایب سنسورهای خازنی
یکی از معایب اصلی سنسورهای خازنی این است که به شدت تحت تاثیر نویز، تغییر رطوبت یا تغییرات محیطی قرار می‌گیرندکه این می‌تواند موجب کاهش دقت آنها شود. این مشکل همچنین ممکن است باعث شود که در برخی از کاربردها استفاده از سنسورهای القایی ترجیح داده شود که سنسور القایی SICK را می‌توانید از سایت آکام صنعت خریداری کنید. همچنین این سنسورها معمولا دارای بردهای کوتاه‌تری هستند و در صورت بروز خازن‌های ناخواسته در مدار، عملکرد آنها مختل می‌شود. علاوه‌بر این، سنسورهای خازنی توانایی تشخیص دقیق فاصله اشیا را ندارند و ممکن است نتوانند تفاوت‌های ظریف بین اجسام با ظرفیت خازنی مشابه که در فاصله‌های مختلف قرار دارند را تشخیص دهند.
سخن پایانی
سنسورهای خازنی با قابلیت‌های منحصر به فرد خود، جایگاه ویژه‌ای در صنایع مختلف یافته‌اند و نقش مهمی در بهینه‌سازی فرآیندها، کاهش هزینه‌ها و افزایش دقت تجهیزات دارند. از تشخیص لمس در گوشی‌های هوشمند گرفته تا اندازه‌گیری رطوبت و دما در سیستم‌های کنترل محیطی، این سنسورها به طور گسترده‌ای در حال توسعه و پیشرفت هستند. با توجه به پیشرفت فناوری و نیاز روزافزون به سیستم‌های دقیق و غیرتماسی، انتظار می‌رود که سنسورهای خازنی در آینده نقش پررنگ‌تری در صنعت و زندگی روزمره ایفا کنند.
